一、产品介绍

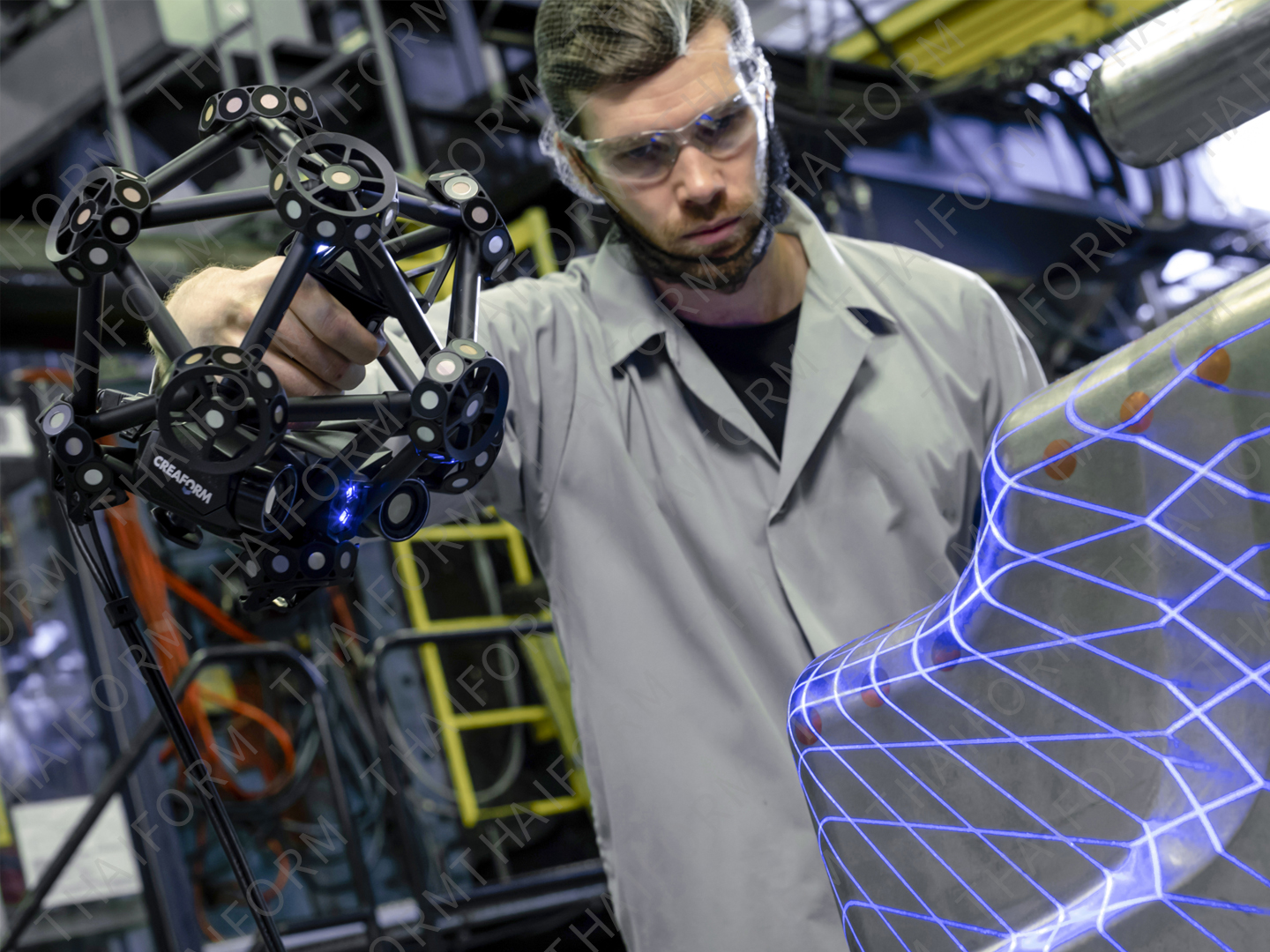

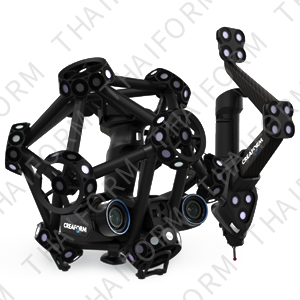

MetraSCAN 3D™ 光学三坐标三维 扫描仪系列产品快速、精确且用途广泛，专为想要快速高效地交付优质合格零部件的制造和计量专业人士而设计。

MetraSCAN 3D 几乎不受车间振动、零件移动和 环境不稳定性的影响，显著提高了测量过程的效率、可靠性和多功能性。专为计量实验室和生产 车间设计使用的 MetraSCAN 3D 经过升级优化，可对各种零部件进行计量级测量和3D 表面检测， 而不受尺寸、材料、表面粗糙度或复杂性的影响。

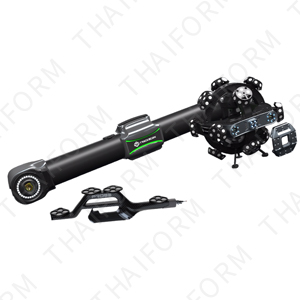

与具备可选探测功能的 HandyPROBE™ 配套使用时，用户可将 3D 扫描和探测的强大功能相结合，完成一次完整而精简的检测流程。

二、技术参数

规格				参数
仪器型号				MetraSCAN BLACK+™				MetraSCAN BLACK+™|Elite
精度(mm)				0.035 mm				0.025 mm
体积精度 (mm) 基于零件尺寸	9.1 m³			0.086 mm				0.064 mm
	16.6 m³			0.122 mm				0.078 mm
自动体积扩展精度				0.035 mm + 0.020 mm/m				0.025 mm + 0.015 mm/m
探测精度 (采用HandyPROBE Next+)				0.030 mm				0.025 mm
验收测试				基于 VDI/VDE 2634 第 3 部分和 ISO 10360
设置辅助工具				不适用				包括
测量能力 (与物体的距离= 0.3 m )			销钉	0.750 mm (0.0295 英寸)
			孔	1.250 mm (0.0492 英寸)
			台阶	0.025 mm (0.0010 英寸)
			壁面	0.500 mm (0.0197 英寸)
光源				30 条蓝色激光线（外加1条）
扫描区域				310 x 350 mm
部件尺寸范围(推荐)				0.2–6 m
仪器重量 (kg)	扫描仪			1.49 kg
	探头			0.5 kg

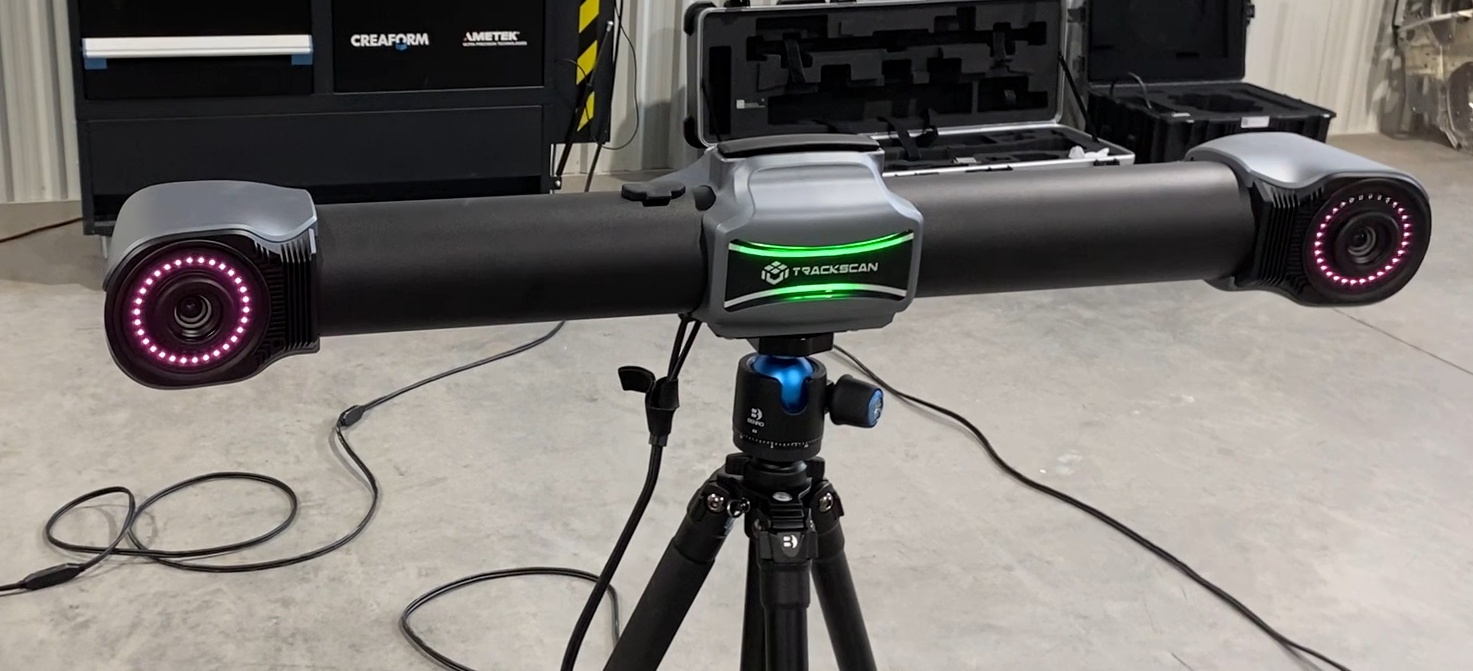

	C-Track			5.7 kg

检测

功能全面又强大的软件，专为高效、精确的尺寸检测而设计。

性能

EVO系列的集成功能——包括增强现实（AR）和内置摄像头——助力QS与QK技术人员加速检测流程、更有效地记录分项评估结果，并优化工作流程效率。

自动化

用户友好的集成编程平台，用于部署自动质量控制解决方案。

动态跟踪

动态跟踪模块能够同时在空间和时间上确定多个物体的位置和方向。

thaiform.0s™是一款功能强大的集成操作软件，不管与哪款泰形系统设备搭载使用，它都能提供理想的3D测量体验。

thaiform Metrology SuiteTM提供齐全的应用软件模块，可以满足各种计量任务的要求。可扫描到CAD。

非常直观的逆向工程工具包，可将从三维扫描中提取的数据传输到任意CAD平台。

该平台具有直观的界面、用户友好的工具、嵌入式内容和学习教程，旨在使新用户和经验不足的用户也能快速掌握它的用法，确保他们充分利用三维扫描仪和光学坐标测量机的功能。
